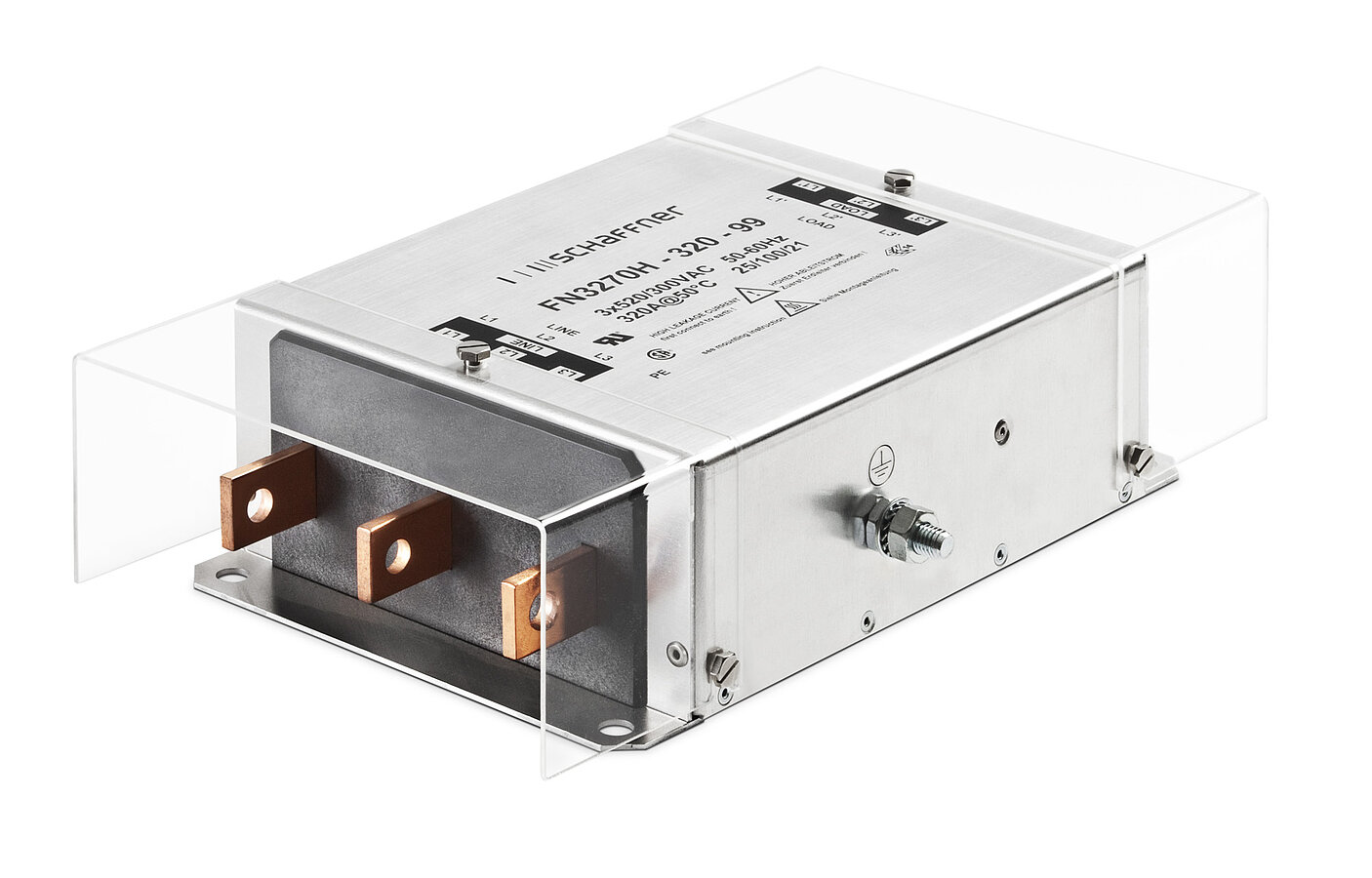

用于工业电机驱动应用的紧凑型EMC/RFI滤波器
- 非常紧凑和轻巧的设计，需要最小的空间
- 简单、省时的安装和连接
- 保护罩作为可选附件提供
- 衰减性能符合EN 61800-3/A11
。
Features and Benefits
非常紧凑和轻巧的滤波器设计，在安装和机柜中需要最小的安装空间
Typical Applications
主要用于工业用途的变速电力驱动系统/电机驱动
Technical Specifications
最大连续工作电压
3x 520/300 VAC (480 VAC +10% possible)
温度范围（操作和存储）
-25°C to +100°C (25/100/21)
可燃性对应于
UL 94 V-2 or better
与之对应的设计
UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939
工作频率
DC to 60 Hz
额定电流
10 to 1000 A @ 50°C
高电位测试电压
P –> E 2750 VDC for 2 sec
P –> P 2250 VDC for 2 sec
保护类别
IP 20 (10 to 100 A)
IP 00 (150 to 1000 A)
过载能力
4x rated current at switch on,
1.5x rated current for 1 minute, once per hour
Downloads
Typical electrical schematic
Approvals & Compliances
